Thiết bị trao đổi nhiệt dạng tấm HISAKA

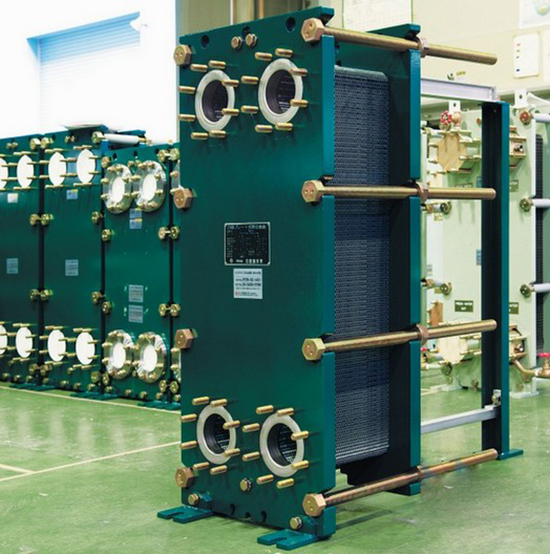

Thiết bị trao đổi nhiệt dạng tấm có kết cấu gồm các tấm trao đổi nhiệt bằng kim loại mỏng như thép hợp kim ( inox 304, 316, 316L), Niken, Titan được ghép với nhau bằng cách xếp lớp lần lượt, trượt trên hệ thống khung và 2 thanh dẫn hướng ở trên và dưới. Các tấm được ép sát với nhau bởi dàn bulong và được làm kín bằng các gioăng (Gasket) Vật liệu gasket cũng được gia công đặc biệt phù hợp với từng loại môi chất khác nhau. Với việc bổ trí thiết bị trao đổi nhiệt với các tấm trao đổi nhiệt và gioăng sẽ phân chia 2 dòng chảy riêng biệt, tấm A chỉ cho môi chất lạnh có nhiệt độ thấp chảy qua, tấm B chỉ cho môi chất nóng có nhiệt chảy qua (hoặc có thể bố trí ngược lại). Từ đó cách môi chất tiếp xúc gián tiếp với nhau thông qua bề mặt tấm tản nhiệt và thực hiện quá trình trao đổi nhiệt. Việc thiết kế bằng cách xếp các tấm trao đổi nhiệt lại với nhau rất thuận tiện cho việc tăng hoặc giảm công suất thiết bị trao đổi nhiệt trong quá trình sử dụng.

Thông số kỹ thuật thiết bị trao đổi nhiệt dạng tấm Hisaka:
Thương hiệu:                  Hisaka
Xuất xứ:                          Nhật Bản
Lương lượng:                 0,1 m3/h - 5000m3/h
Áp suất thiết kế:              4.0 MPaG max
Nhiệt độ là việc (max):    180 ºC
Diện tích trao đổi nhiệt:   0,18 m2/unit - 2500m2/unit
Vật liêu tấm: Stainless steel (304,316,316L), Titanium, High Nickel alloy, Nickel
Vật liệu Gasket:               NBR, EPDM, IIR, FPM, Silicone, TCG, etc

Tấm trao đổi nhiệt

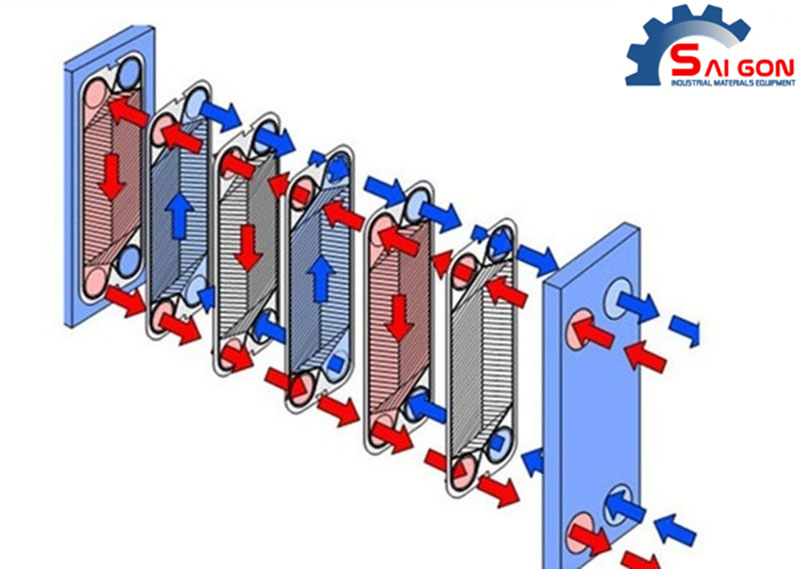

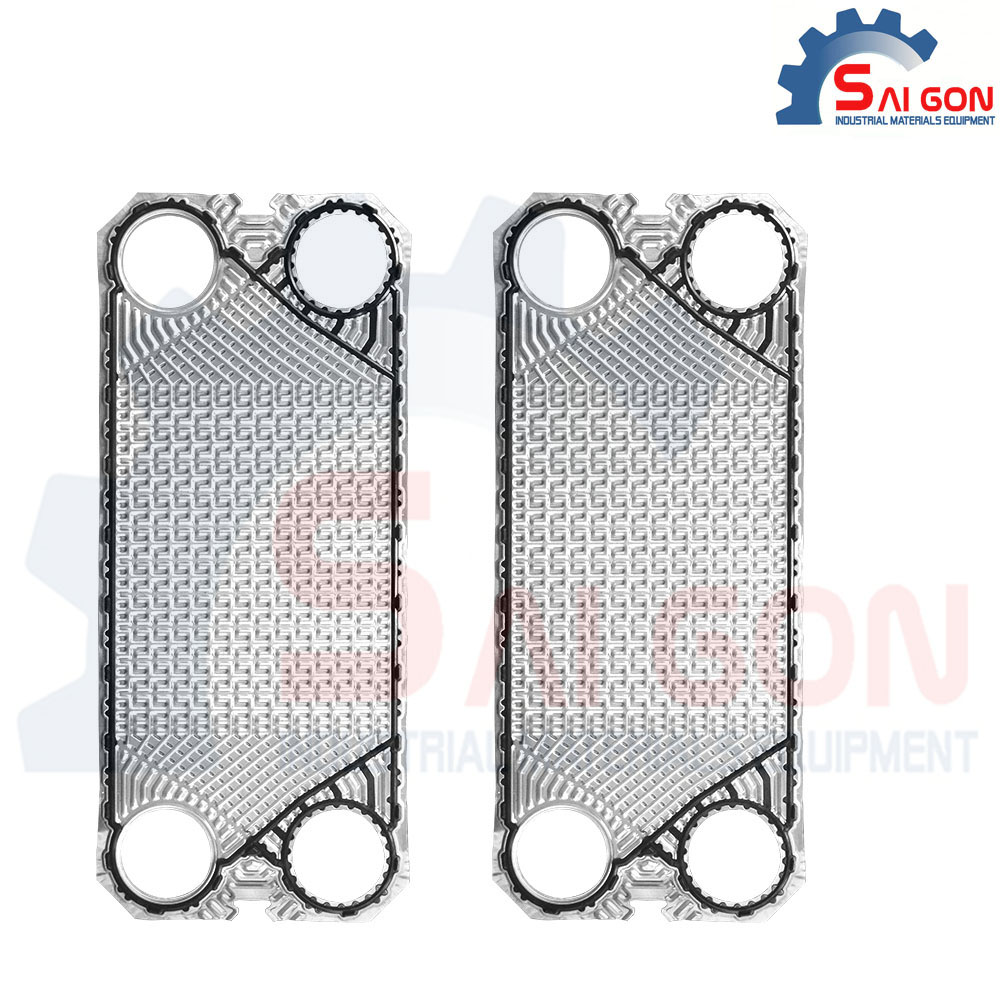

Hệ thống thiết bị trao đổi nhiệt dạng tấm là sự kết hợp của một tấm D, một tấm E và một hỗn hợp của các tấm A với các tấm B. tấm D luôn được tiếp xúc với S-Frame và được bố trí 4 lỗ cho 2 dòng chảy môi chất lưu thông trao đổi nhiệt và được bố trí gioăng làm kín để không cho môi chất tiếp xúc trực tiếp với khung, Tấm E sẽ là tấm tiếp xúc với E-frame và không có lỗ, Các tấm khác như A và B được sắp xếp sao cho không có hai tấm giống nhau nào xuất hiện cạnh nhau. Về cơ bản, các tấm trao đổi nhiệt A và tấm B là không có gì khác nhau, tùy theo cách sắp xếp chúng ta có thể đảo lộn giữa 2 tấm A và B để đảm bảo rằng mỗi tấm liên tiếp sẽ có chất lỏng chảy vào các kênh khác nhau với sự hỗ trợ của gioăng như trong hình.

Hệ thống Gioăng (Gasket) của thiết bị trao đổi nhiệt dạng tấm

Tùy theo từng môi trường làm việc của thiết bị trao đổi nhiệt dạng tấm mà ta lựa chọn loại gioăng với vật liệu thích hợp. Những vật liệu gioăng thường được sử dụng như: NBR, EPDM, IIR, FRM, Silicon, PTFE,…
Có những loại gasket có tính chống ăn mòn hóa học cao, thậm chí với axit, chịu được nhiệt độ cao lên tới 180 ºC trong thời gian dài làm việc
Loại gioăng sử dụng cho thiết bị trao đổi nhiệt dạng tấm chịu được nhiệt tối đa 180 độ C. Nếu cao hơn, không sử dụng gasket mà sẽ chuyển sang bộ thiết bị trao đổi nhiệt dạng bán hàn.

Bảng model các thiết bị trao đổi nhiệt dạng tấm Hisaka

EX - Series

LX - Series

RX - Series

SX - Series

UX - Series

YX - Series

Hiện nay Công ty cổ phần vật tư thiết bị Sài Gòn đang là đơn vị cung cấp thiết bị trao đổi nhiệt dạng tấm chính hãng Hisaka trên thị trường. Ngoài ra chúng tôi còn cung cấp dịch vụ vệ sinh, bảo trì, sửa chữa và thay thế các loại thiết bị trao đổi nhiệt. Khách hàng quan tâm vui lòng liên hệ số điện thoại 0833.888.505 hoặc 0865.840.889 để được tư vấn và báo giá trực tiếp. Hân hạnh được phục vụ quý khách hàng!
